ALSAFIX Balkenschuh Aus. 70×82,5×2,0

Balkenschuhe mit außenliegenden Flügeln für ein breites Anwendungsspektrum. Sie sind von den Bauprüfstellen zugelassen und ersetzen wirksam herkömmliche Zapfenverbindungen. Der Holzquerschnitt wird nicht mehr geschwächt und trägt voll zur Statik bei, sodass bei gleichem Holzquerschnitt deutlich größere Spannweiten möglich sind.

Artikel-Nr.:: SE070085
EAN:: 3660601035374
Hersteller:: ALSAFIX

3,96 € 2,57 €-35%

inkl. 20 % MwSt. zzgl. Versandkosten

✓ Auf Lager · Lieferung in 2-5 Werktagen

Lieferzeit: 2–5 Werktage

Schneller VersandSichere Zahlung

Weitere Ausführungen

100 × 140 × 2 mm5,64 € 3,67 €-35%

100 × 170 × 2 mm7,32 € 4,76 €-35%

100 × 200 × 2 mm7,74 € 5,03 €-35%

120 × 160 × 2 mm6,72 € 4,37 €-35%

120 × 190 × 2 mm7,74 € 5,03 €-35%

120 × 220 × 2,5 mm24,48 € 15,91 €-35%

140 × 180 × 2 mm7,32 € 4,76 €-35%

140 × 200 × 2,5 mm32,40 € 21,06 €-35%

150 × 205 × 2,5 mm23,52 € 15,29 €-35%

160 × 200 × 2,5 mm32,40 € 21,06 €-35%

160 × 240 × 2,5 mm42,72 € 27,77 €-35%

160 × 260 × 2,5 mm58,68 € 38,14 €-35%

180 × 220 × 2,5 mm36,84 € 23,95 €-35%

200 × 240 × 2,5 mm36,84 € 23,95 €-35%

32 × 114 × 2 mm3,96 € 2,57 €-35%

32 × 174 × 2 mm6,72 € 4,37 €-35%

38 × 111 × 2 mm3,96 € 2,57 €-35%

40 × 110 × 2 mm3,84 € 2,50 €-35%

40 × 140 × 2 mm5,04 € 3,28 €-35%

40 × 170 × 2 mm6,72 € 4,37 €-35%

45 × 108 × 2 mm4,44 € 2,89 €-35%

45 × 138 × 2 mm6,96 € 4,52 €-35%

50 × 70 × 2 mm3,60 € 2,34 €-35%

51 × 135 × 2 mm4,44 € 2,89 €-35%

Zubehörempfehlung

Beschreibung

Eigenschaften & Vorteile

Schnelle und einfache Montage
Breiten nach Wunsch innerhalb der angegebenen Bereiche
Kein spezielles Fräsen erforderlich
Holzquerschnitt bleibt erhalten und trägt voll zur Statik bei
Deutlich größere Spannweiten bei gleichem Holzquerschnitt
Sichere, geprüfte Verbindungen

Einsatzbereich

Balken und Pfetten, Träger, Verstärkung bestehender Verbindungen. Hauptträger (tragend): Vollholz, Verbundholz, Brettschichtholz, Stahl, Beton. Getragenes Bauteil: Vollholz, Verbundholz, Brettschichtholz.

Passend für

Auf Holz: Ankernägel AN 4,0 × 35–75 mm, Coil-Nägel 41 × 35–60 mm, Scrail 34° 40 × 40–60 mm, Ankerholzschrauben VBA 5,0 × 25–60 mm (Nägel mindestens Ø4 × 40 mm bzw. Schrauben Ø5 × 25 mm). Auf Beton: T-Dübel (Goujon T), Betonschrauben BT, chemische Verankerung PE 50-PRO oder VI 100-PRO. Auf Hohlmauerwerk: chemische Verankerung PE 50-PRO oder VI 100-PRO mit Siebhülse.

Datenblatt herunterladen (PDF)

Technische Daten

Breite B	70 mm
Höhe H	82,5 mm
Tiefe T	80 mm
Blechdicke S	2 mm
Abwicklung	235 mm
Balkenbreite (min–max)	68–70 mm
Balkenhöhe (min–max)	82,5–123 mm
Löcher Ø5 am Hauptträger	10
Löcher Ø13 am Hauptträger	2
Löcher Ø5 am getragenen Balken	8
Nägel Hauptträger (volle Vernagelung)	10
Nägel getragener Balken (volle Vernagelung)	8
Material	Stahlblech feuerverzinkt, Zinkauflage 275 g/m² beidseitig (ca. 20 µm); Edelstahl auf Anfrage
Stahlsorte	S 250 GD oder S 280 GD + Z (min. Z275) nach EN 10326:2004
Edelstahlvarianten	1.4301, 1.4401, 1.4541 oder 1.4571 nach EN 10088:1997
Blechdicke	1,5 / 2,0 / 2,5 mm je nach Größe
Breite	32–200 mm
Höhe	114–240 mm
Gewicht	0,3–1,0 kg je nach Größe
Tragende Last	vertikale und horizontale Lasten, vertikal nach unten und nach oben
Befestigungsarten	volle oder teilweise Vernagelung; zusätzliche Löcher für Bolzen, T-Dübel, Betonschrauben oder chemische Verankerung
Mindestkantenabstand	Ankernägel Ø4: über 40 mm; Schrauben: über 50 mm
Zulassung/Berechnung	Tragfähigkeiten nach ETA, Holz C24

Zusätzliche Information

Gewicht	0,28 kg

ALSAFIX Balkenschuh Aus. 70×82,5×2,0

Weitere Ausführungen

Zubehörempfehlung

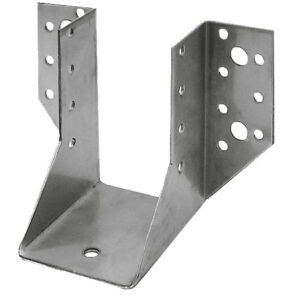

ALSAFIX Balkenschuh Aus. 38x111x2,0
